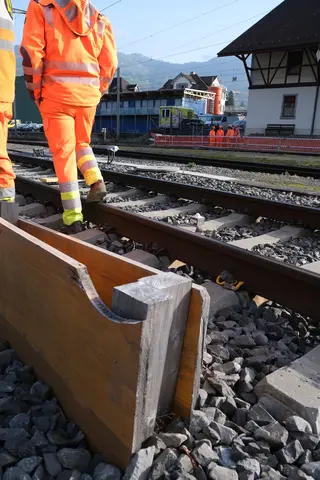

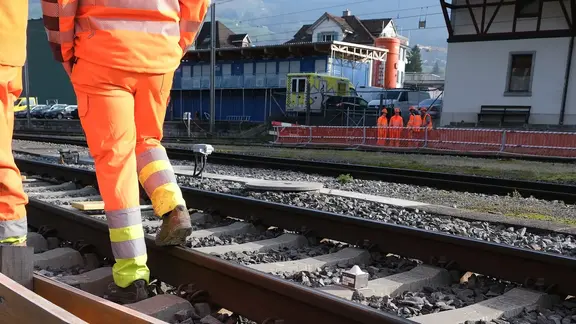

Gleisbereich am Bahnhof Schwyz mit Bauarbeitern und Fixit POR Silo im Hintergrund

Leitungsverfüllung am Bahnhof Schwyz | Fixit POR Schaumbeton

Was tun mit alten, ausser Betrieb gesetzten Kanälen und Leitungen unter dem Gleisbett?

Solche besonderen Herausforderungen verlangen auch nach besonderen Produktlösungen – der Fixit POR Schaumbeton 9140 mit einer Rohdichte von 1'400 kg/m3 eignet sich für diesen Anwendungsfall einfach perfekt.

Im Auftrag der Marti Zentralschweiz für die SBB AG konnte Fixit mit dem innovativen Schaumbeton eine effiziente und wirtschaftliche Produktlösung zur Verfügung stellen, um die betroffene Mischwasserleitung sicher zu verfüllen.


Warum eignet sich der Fixit POR Schaumbeton für diese Aufgabe besonders gut?

  • Er bietet eine einfache und schnelle Lösung zum Erreichen der unzugänglichen Bereiche unter dem Gleisbett – ohne grosse Beeinträchtigung des laufenden Zugverkehrs
  • Die hohe Fliessfähigkeit durchdringt auch die problematische Einsturzzone und sorgt für eine sichere Verfüllung
  • Die Stellfläche für das Silo liegt 40 m vom Einfüllstutzen entfernt und damit weit ausserhalb der Gefahrenzone
  • Die hohe Produktrohdichte von 1’400 kg/m³ verdrängt das eventuell noch vorhandene, stehende Wasser aus dem Leitungsbereich

Steckbrief des Projekts

Bauherr:
  SBB AG

Unternehmer:
  Marti Zentralschweiz

Ort:
  Bahnhof Schwyz (Seewen)

Gemeinsames Projekt:
  Die Ausserbetriebsetzung einer alten Mischwasserleitung mit einem Verlauf quer unter dem Gleisbett

Eckdaten zur Verfüllung:
-  Länge ca. 50 m
-  Durchmesser ca. 60 cm
-  Volumen ca. 15 m³
-  Gefälle ca. 3–4 % vom Einfüllstutzen bis zum Leitungsende

Eingesetztes Produkt:
  Fixit POR Schaumbeton 9140 Rohdichte 1'400 kg/m³

Projektablauf der Leitungsverfüllung

In Seewen (Schwyz) wurde Marti Zentralschweiz von der SBB AG beauftragt, diverse Sanierungs- und Modernisierungsarbeiten der Leitungssysteme im bahnhofsnahen Gleisbereich auszuführen. Es wurden neue Rohre, Schächte und Leitungen installiert und in diesem Zuge sollte auch eine alte und bereits teilweise eingestürzte Mischwasserleitung ausser Betrieb gesetzt werden.

Wie kann diese Leitung mit einem Durchmesser von 60 cm, einer Länge von fast 50 m und einem Verlauf schräg unter mehreren Bahngleisen hinweg schnell, langfristig sicher und zudem stabil verfüllt werden? Der laufende Bahnbetrieb sollte dabei weder in grossem Umfang eingeschränkt noch durch lang andauernde Bauarbeiten beeinträchtigt werden.


Die Produktlösung Fixit POR Schaumbeton

Dank der schlanken Silotechnik mit Mischpumpe, Schaumgenerator sowie einer variablen Schlauchlänge bis zum Einfüllort lässt sich der Fixit POR Schaumbeton problemlos aus sicherer Distanz in den Hohlraum einpumpen und verfüllt diesen aufgrund der besonders fliessfähigen Konsistenz von selbst.

Für den innovativen Fixit POR Schaumbeton 9140 mit einer Rohdichte von 1'400 kg/m³ stellt solch eine Leitungsverfüllung einen prädestinierter Anwendungsfall dar.

Die Vorbereitungsmassnahmen

Um die Mischwasserleitung oder auch andere Hohlräume überhaupt mit Schaumbeton verfüllen zu können, sind grundsätzlich einige Vorarbeiten nötig. Ist ein leichtes Gefälle vorhanden, sollte dies bei der Wahl des Einbringungsorts berücksichtigt werden. Alle Ein- und Ausgänge sowie gegebenenfalls auch Abzweige des Hohlraums müssen vor der Einbringung komplett abgedichtet werden.

Unsere Fixit Anwendungstechniker stehen für die Planung dieser Vorarbeiten sowie der erforderlichen Abdichtungsmassnahmen zur Verfügung und unterstützen unsere Partner gerne mit ihrem langjährigen Know-How. Wenn alle Vorbereitungen abgeschlossen sind,  kann mit dem Verfüllen des Hohlraums begonnen werden.

Das Verfüllen der alten Leitung

Nachdem die notwendigen Vorbereitungen am Tag vor der Silostellung erfolgreich vom Team der Marti Zentralschweiz abgeschlossen worden waren, konnte wie geplant um 9.15 Uhr mit der Einbringung des Fixit POR Schaumbetons 9140 in die vollständig abgedichtete, alte Mischwasserleitung begonnen werden.

Die Sichtprüfungen am gegenüberliegenden Ende sowie über den Prüfschacht im Mittelbereich zeigten zuverlässig, dass der Schaumbeton alle Bereiche erreichen und damit auch sicher verfüllen konnte. Auch eine kleinere Problemstelle im Mittelteil der Leitung, an der teilweise Wände und Decke eingebrochen waren, stellte für unseren fliessfähigen Fixit POR Schaumbeton kein Hindernis dar.

Die Fertigstellung der Leitungsverfüllung mit Fixit POR Schaumbeton

Mit einer Geschwindigkeit von durchschnittlich fünf Kubikmetern Fixit POR Schaumbeton pro 30 Minuten konnte die Leitung auf die gesamte Länge innerhalb von circa 1,5 Stunden komplett verfüllt werden. Damit wurde um 10.45 Uhr der Auftrag zur Verfüllung der Mischwasserleitung erfolgreich abgeschlossen.

Die hohe Rohdichte von 1'400 kg/m³ unseres Produkts sorgt langfristig für eine bessere Stabilität im Untergrund. Die Aushärtungszeit des Schaumbetons beträgt aufgrund des hohen Zementanteils circa 10–12 Stunden unter diesen Bedingungen. Die umliegenden Schächte, Leitungen und Kanäle wurden während der Verfüllung regelmässig geprüft. Dabei wurde keinerlei unerwünschter Austritt von Schaumbeton in andere Bereiche festgestellt. Die Abdichtung war zuverlässig.



Portrait Fritz Schürmann, Marti Zentralschweiz
Fixit war zuverlässig, pünktlich und hat den Auftrag souverän ausgeführt. Das Silo kam top vorbereitet und gereinigt auf die Baustelle, der Anschluss aller Leitungen und Schläuche sowie die Materialeinstellung lief schnell und problemlos. Die Leitungsverfüllung wurde innerhalb von nur 1,5 Stunden Pumpzeit für insgesamt 15 m³ Fixit POR Schaumbeton 9140 abgeschlossen.
Fritz Schürmann, Projektleiter Marti Zentralschweiz

Gemeinsam zum Erfolg mit Fixit POR Schaumbeton

Wir von der Fixit AG freuen uns sehr über das Vertrauen, dass das Team der Marti Zentralschweiz sowie die SBB AG als Bauherrin unserem Fixit POR 9140 Schaumbeton als wirtschaftliche Lösung zur Leitungsverfüllung entgegen gebracht hat.

Für die gute Zusammenarbeit bei diesem Projekt sowie für den reibungslosen Ablauf aller Vorbereitungen und Vorarbeiten bedanken wir uns ganz herzlich bei allen Beteiligten.


Broschüren und Dokumente zur Referenz:

Fixit Broschüre POR Referenz SBB Leitungsverfüllung

Herunterladen

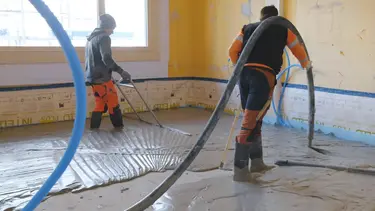

Ein Verarbeiter bringt den Fixit POR Schaummörtel mit dem Estrich-Schlauch über der Schulter als Ausgleichsschicht auf den Fussboden im Innenraum ein. Eine zweite Person schwabbelt den Bereich.

Fixit POR Schaumprodukte

Unebene Untergründe, Installationsebenen oder Bodenabsätze können einfach aufgefüllt werden. Dank der fliessfähigen Konsistenz umschliesst Fixit POR alle Unebenheiten oder Leitungen und bildet eine stabile Schicht.

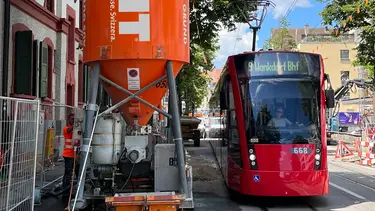

Fixit POR Silo direkt neben der Tram in Bern im Breitenrainquartier für eine Leitungsverfüllung
